Creo Illustrate 8.0破解版 中文版

Creo Illustrate 8.0是一款全球领先的3D技术插图软件，软件的用户界面设计布局十分直观简洁，用户可以轻松上手使用，通过这款软件可以帮助用户轻松创建各种不同的3D技术插图，包括机械动画，产品动画、产品图册等多种不同类型的3D技术插画，有了这款工具3D插画的制作将事半功倍，插画制作人员的工作效率大大提升，可以更快速的完成3D插画的创建工作。该软件支持和AutoCAD等软件产生的CAD文件数据进行结合，让用户通过这款软件更好的浏览以及编辑相关的CAD文件，从而更快速的制作3D动画。用户可以直接导入CAD数据来进行3D插图的制作，也可以创建新的插图制作界面来制作，多种插图制作方式可以选择。此外，Creo Illustrate 8.0新版本对很多的功能进行了改进优化，同时增加了一些新的功能，使得软件的插图制作体验更好，支持新的效果段类型、新的管理工具等功能，借助新的功能，设计人员可以更快速的完成产品的设计和迭代更新，同时能够大大加快产品的上市时间，产品的成本大幅降低，是3D技术插图制作的最佳工具，本站带来的是Creo Illustrate 8.0破解版，附带了破解补丁，可以完美破解软件，需要的赶快下载吧。

安装教程

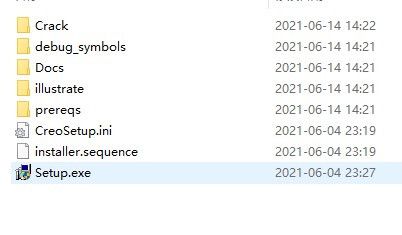

1、解压从本站下载的压缩包，得到如下程序

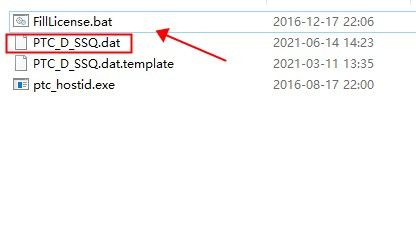

2、进入crack/PTC.LICENSE.WINDOWS.2021-03-11-SSQ目录当中，双击FillLicense.bat会生成一个PTC_D_SSQ.dat，然后需要用户们将PTC_D_SSQ.dat复制到一个安全的地方，避免在以后的操作的中误删除导致软件没法使用的情况，小编这里选择的路径是C:Program FilesPTC

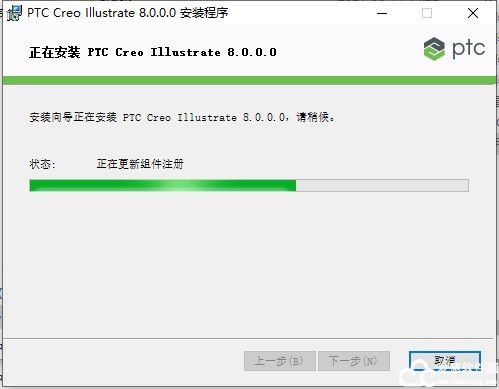

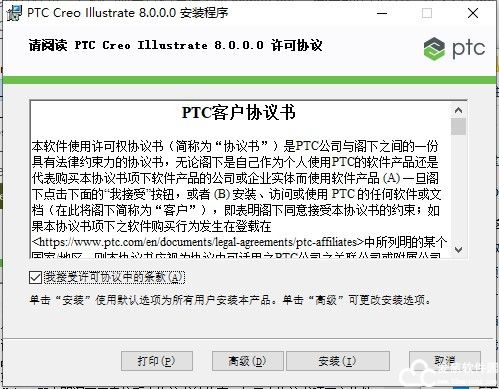

3、双击Setup.exe开始安装软件

4、软件安装完成，先不要启动Creo Illustrate 8.0软件

破解教程

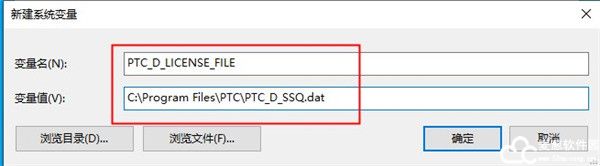

1、需要创建一个环境变量，右键点此电脑，选择高级系统设置。点环境变量，新建，创建一个变量；
变量名为：PTC_D_LICENSE_FILE
变量值为：C:Program FilesPTCPTC_D_SSQ.dat，也就是说变量值为PTC_D_SSQ.dat路径

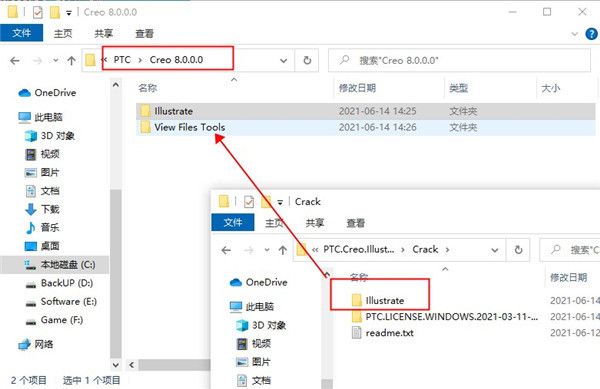

2、_SolidSQUAD_下的Illustrate复制到软件安装目录当中

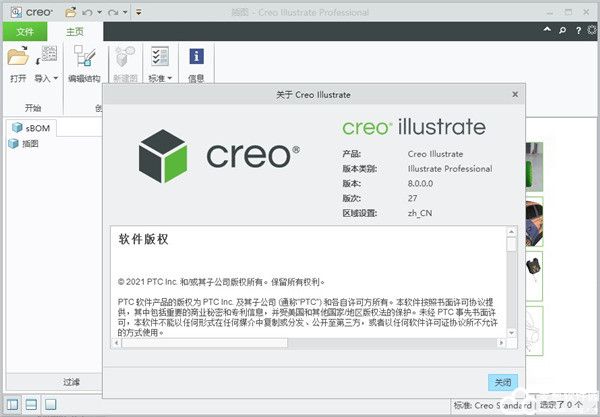

3、打开软件，Creo Illustrate 8.0破解版已经激活，可以无限制使用。

软件特色

1、清晰传达复杂的信息
- 创建 3D 动画，以直观地描述复杂的维修流程，从而便于读者理解
2、降低翻译成本
- 用图解的逐步流程、3D 动画、图解零件列表和文字的其他图形表示形式取代文字
3、提高插图画家的工作效率
- Creo Illustrate 8.0破解版通过与原始的 CAD 文件保持关联，在整个维修信息生命周期中自动管理插图的变化
4、自动创建零件列表
- 直接从 CAD 元数据产生动态零件列表，从而生成零件列表和注解

软件功能

使用Creo Illustrate 8.0破解版，您可进行以下操作：
1、导入一个包含工程零件几何和材料 (BOM) 数据清单的 3D CAD 文件。
2、将零件从导入的工程 BOM (eBOM) 拖动到服务 BOM (sBOM)。
3、重新排列、组合和重命名 sBOM 树中的零件和装配。
4、将已选择的 sBOM 零件和装配加载到插图文件的多个图中。这些图可以具有不同的：
（1）3D 视图方向和缩放级别。
（2）使用各种曲面着色样式、粗/细边线和移除的隐藏线 (HLR) 来渲染模式。
（3）截面视图、构造几何和测量。
（4）带可选分解线的爆炸视图。
（5）各种注释，如标注、注解和参考。
（6）从工具、容器、箭头和危险标志库插入的 2D 和 3D 图形符号。
5、生成插图中各图的标注和项列表，然后有选择地排列、重新编号和合并标注。
6、导入一个包含新零件属性、结构、图和项列表信息的 XML 文件，然后使用新图和项列表从文件重新自动生成 sBOM 树。
7、从动画模板开始将插图中的各图制作成动画。
8、以安全 Creo View 可视化 (*.pvz) 文件格式发布要分发的插图。
9、通过直接链接到 Windchill 服务器，使用 Windchill 软件来管理插图资产。
10、在Creo Illustrate 8.0破解版中创建的 3D 插图可以设置为当源 CAD 更改时自动更新，因此很容易在整个企业中共享。

软件亮点

1、使用直接连接时支持 Windchill 工作区
您可以使用 Windchill 工作区来收集和管理您的工作文件。
此增强功能的优点是什么？
使用工作区管理您的工作文件，并控制何时检入并迭代这些文件。
2、Windchill 属性的直接连接工作流
将新插图检入到工作区时，可在浏览器中打开 Windchill 属性编辑对话框。
此增强功能的优点是什么？
使用 Windchill 属性时的工作流得到改进
3、直接连接的工作流改进
在连接到 Windchill 时，可手动控制文件的已检出状态。
此增强功能的优点是什么？
Creo Illustrate 8.0破解版中，这些新选项可让您直接控制检入，检出和撤消检出。
4、动画贴花可见性
控制贴花在动画和序列中的可见性。
5、在结构编辑中添加贴花
在结构编辑中将贴花添加到零件，使其在所有图中均可用。
此增强功能的优点是什么？
只需添加贴花一次，即可在所有图中使用。
6、支持创建和管理标准中的页面大小库。
创建和编辑标准中的页面大小库。
此增强功能的优点是什么？
轻松管理和共享页面大小。
7、标准中创建和管理光照场景库
编辑当前光照场景属性，并选择性地将其另存为标准中的新光照场景。
Creo Illustrate 8.0破解版中增强功能的优点是什么？
轻松管理和共享光照场景。
8、发布选择集
发布供下游应用程序使用的选择集，用以控制集合内容的属性。
9、创建预定义选择集名称库
创建和编辑预定义名称库，用于创建选择集。
此增强功能的优点是什么？
在对下游应用程序所用的选择集进行命名时，减少出错风险。
10、从项列表中导出 CSV 文件
将项列表导出为下游使用的 CSV 文件。
11、PVSOptimize 取代 PVSChange
PVSOptimize 现已完全取代 PVSChange 优化器。
Creo Illustrate 8.0破解版，此增强功能的优点是什么？
用于减少和优化已发布内容的新功能（未来将有进一步的增强功能）。

新功能

1、用于管理标准的新工具
已添加新的管理工具，可以更好地控制图解者所使用的标准。
2、在旧版文件中更新标准的功能
此增强功能使您能够将更新的标准文件应用于旧版 C3DI 文件，即允许将较旧文件更新为最新标准。
3、动画中的新效果段类型
现在，即使已将动画效果应用到时间线，也可以对其进行编辑。
4、已减小带有纹理和贴花的已发布插图的文件大小
使用新的格式和压缩来减小已发布 PVZ 中纹理文件的文件大小。

Creo Illustrate教程

一、要创建新插图
创建新插图时，您还要创建第一个图。下面对此进行了说明。
1、单击“主页”(Home) > “导入”(Import)，然后选择一种导入类型：
（1）“嵌入”(Embed)
（2）“链接”(Link)
（3）“导入文件”(Import File) 对话框随即打开。
（4）如果要打开另一个插图，则必须先单击“文件”(File) > “新建”(New)。
（2）有关文件导入类型的详细信息，请参阅链接、嵌入和更新导入的内容。
2、浏览至要导入的文件，然后单击“打开”(Open)。“新建图”(New Figure) 对话框随即打开。
3、要自动将 eBOM 映射到 sBOM 并加载所有项，请从左侧列表中选择一个可用的 3D 视图状态或原理图页面。预览会显示在右侧。
您仅可访问具有 Schematic Illustrator 许可证的原理图数据。
4、要创建无加载项的图，请选择“空白”(Blank)。
5、单击“确定”(OK)。一同创建插图与图：
（1）默认情况下，会自动将 eBOM 映射到 sBOM。
（2）将 sBOM 过滤至仅包括当前图中的项。
6、要将 sBOM 项加载到图中，请在Creo Illustrate 8.0破解版“sBOM 树”中，选中该项的复选框。
加载或卸载父 sBOM 项 (例如子装配) 将会加载或卸载父项的所有子项 (例如该子装配中的零件)。
二、链接、嵌入和更新导入的内容
导入的 CAD 文件 (包括 3D 数据和原理图数据) 为插图的源内容。对于带具有分支链接的 3D 文件，所有分支链接会随根结构一起导入。对于原理图文件，则会导入所有页面。嵌入或链接的所有 CSV 数据、分支链接和页面，取决于您选取的导入类型。如果选择链接数据，则您可以分别管理每个分支链接或页面的更新设置。
导入 CAD 文件会将其内容和位置复制到插图文件中。选择要导入的文件之前，请先选择链接或嵌入插图中的内容。接下来将提供详细信息。
1、链接数据
选择 “链接”(Link) 可维护插图文件中的已导入内容与 CAD 文件中的源内容之间的链接。链接文件的优点是能够在更新源数据时动态更新插图。系统可能会提示您选取链接更新策略，或者自动应用管理员选取的某策略。有关设置链接策略和自动更新首选项的说明，请参阅设置加载选项。
使用更新的 CSV 数据打开插图时，您可以手动更新属性信息或设置自动更新。
当您打开一个包含更新的已链接 CAD 数据的插图时，会自动从 sBOM 树中删除从 eBOM 中移除的零件。在 Creo Illustrate 中，您可以手动对 sBOM 树执行以下更新，或将其设置为自动进行更新：
（1）添加新零件并使其保持未加载状态。
（2）删除已移除的零件。
（3）基于 eBOM 结构的变化更新 sBOM 的节点。
使用 “更新链接”(Update Link) 可强制更新，更改源文件，或更改源文件的位置。
当您打开文件时，会显示一条包含更新汇总信息的消息。
对于原理图文件，完成更新后，会在“更新汇总”(Update Summary) 对话框中显示一份报告。其中会包含一些信息，如设计编辑内容或已删除的页面。您可以将报告复制到剪贴板中。向原理图文件中添加新页面时，插图中的图列表会更新。
CSV 文件更新完成后，会打开一个对话框，其中显示更新插图和原始 CSV 文件的选项。
您还可以取消链接内容。取消链接内容后，内容将被嵌入到文件中。如果链接文件的位置或名称发生了更改，则必须更新该链接。其状况会更改为“状况未知”(Status unknown)，而您可以浏览至新的位置或文件名称。
2、嵌入数据
“嵌入”(Embed) - 不会将插图中的导入内容链接到 CAD 文件中的源内容。源内容发生更改时，不会更新导入内容。
3、管理导入Creo Illustrate 8.0破解版的内容
下部数据面板的“内容”(Content) 窗格显示了导入内容的汇总，以及每个项的更新策略和状态。当在“内容”(Content) 窗格中选择项时，上下文相关的“内容”(Content) 选项卡会显示在功能区中。内容用户界面可在“编辑结构”(Edit Structure) 模式下进行访问。可以检查所链接的导入内容的更新状况。
三、创建新图1、单击 “图”(Figure) > “新建图”(New Figure)。一个列表打开，其中显示可用的 2D 和 3D 视图状态和/或页面。
2、选择一个 3D 或 2D 视图，或原理图页面。
（1）对于 3D 图，选择一个视图，然后单击“创建”(Create) 可创建该图并保持对话框处于打开状态。单击“创建并关闭”(Create and Close) 可创建新图并关闭对话框。
（2）对于 2D 图，选择一个视图，然后单击“创建”(Create) 可创建该图并保持对话框处于打开状态。单击“创建并关闭”(Create and Close) 可创建新图并关闭对话框。
（3）对于原理图，选择一个页面，然后单击“创建”(Create)。
（4）要查看图的预览，请选择“预览”(Preview) 复选框。
3、要编辑 2D 图的设置，请单击“2D 图设置”(2D Figure Settings)。有关详细信息，请参阅要自定义 2D 图的设置。
4、对于原理图，请单击“过滤器”(Filter) 来过滤树显示中的原理图页面列表。有关详细信息，请参阅要过滤原理图页面。
5、要关闭对话框而不创建新图，请单击“关闭”(Close)。
四、将 eBOM 映射到 sBOM
在您导入 CAD 文件之后，Creo Illustrate 8.0破解版会立即进入 sBOM 结构编辑模式，以便您可以将 CAD eBOM 结构映射到插图 sBOM 结构。eBOM 树随即出现在上部数据面板中。空 sBOM 树出现在左侧的主面板中。
1、将右侧的 eBOM 树节点 (零件和装配) 拖动到左侧的 sBOM 树节点 (项)。要将整个 eBOM 映射到 sBOM，可将 eBOM 树的根节点拖动到 sBOM 根节点。
2、要更改 sBOM 结构，将项节点拖动到 sBOM 树中的新位置。
3、完成对 sBOM 的映射和编辑后，在“主页”(Home) 选项卡上单击“关闭编辑”(Close Edit) 可退出结构编辑模式。
4、如果随后想要将更多零件从 eBOM 添加到 sBOM，可以重新进入结构编辑模式。
五、编辑图
可通过以下任一方式编辑图：
1、更改图中项的外观和图的视图。
（1）要更改项的外观：在图形区域中选择对象或在 sBOM 树中单击项名称。使用功能区中的导航、显示和定位工具更改图中选定项的大小、位置、方向和图形样式。
（2）在Creo Illustrate 8.0破解版图形区域中使用鼠标键和鼠标滚轮操作来移动、旋转和缩放图中的照相机视图。
2、使用功能区中“剖切”(Sectioning) 和“工具”(Tools) 选项卡上的工具向图添加截面视图和分解视图 (带可选的分解线)。
3、使用功能区中“项列表”(Item List) 选项卡上的工具为在图中选择的 sBOM 项生成自动项列表和自动标注。
（1）当前图的项列表出现在下部数据面板的“项列表”(Item List) 选项卡中。
（2）单击项列表中的项可选择图中的对应项 (带可选的标注)。
（3）双击图中的标注可编辑标注的标签文本和指引线。
4、使用功能区中“动画”(Animation) 选项卡上的“高级”(Advanced) 动画编辑工具向图中添加动画。
（1）使用“动画”(Animation) 选项卡上的“记录内容”(Record Content) 工具记录对内容 (当前图中的项) 的更改。
（2）使用“动画”(Animation) 选项卡上的“录制照相机”(Record Camera) 工具记录图的相机视图的更改。
（3）编辑动画序列时，使用Creo Illustrate 8.0破解版下部数据面板中的“关键帧编辑器”(Keyframe Editor) 选项卡上的工具修改轨迹和关键帧。
