Simcenter MAGNET中文版是一款功能强大的电磁场模拟仿真软件，它可以帮助你轻松的在电脑上制作各种3D以及2D模型，为用户提供全套的仿真模拟解决方案，非常适合在工业、航空等多种领域的人员使用，能够大大提升仿真模拟工作的效率。软件支持电磁感应振动声的预测功能，使用这个功能大家可以准确的预测出机器中的振动声，使得你可以在机器使用之前就可以发现机器的故障问题，从而及时的对机器故障进行维修，避免不必要的损失，甚至可以起到减少安全隐患的作用。在此次新的2021版本中，软件加入了更多新的功能，现在软件可以支持一种新的电磁力计算功能，同时它还升级了电磁材料特性，增加了新的电机模板，使得软件在功能上更加的强大，可以满足用户更多的电磁场模拟相关的工作需求，同时，Simcenter MAGNET 2021破解版在操作体验上也有了进一步的改善，用户在使用时更加的高效快捷，从而可以在更短的时间内完成模拟仿真工作。本站带来的是破解版，有需要的用户赶快下载吧。
安装教程
1、下载并解压，运行EXE程序安装，安装软件，注意不要安装许可证服务器。

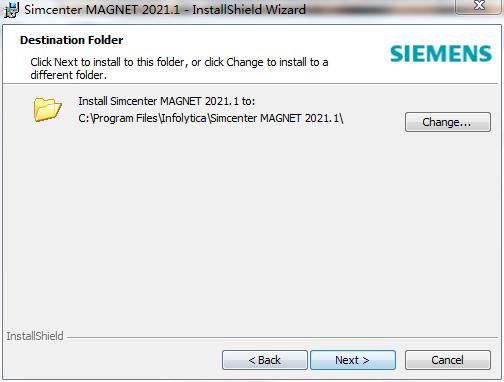

2、选择软件的安装位置，默认即可。

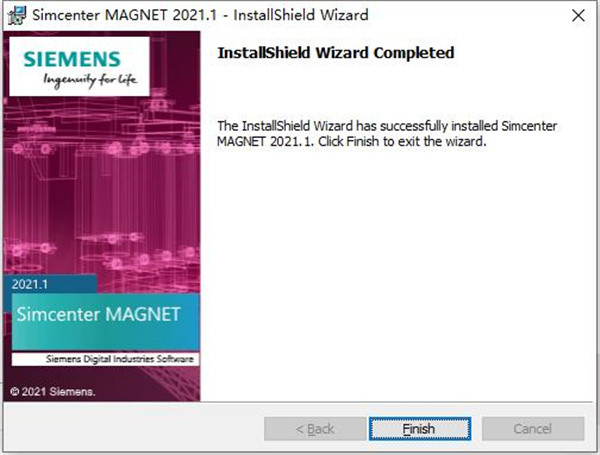

3、安装完成，点击finish完成退出安装界面。
破解教程

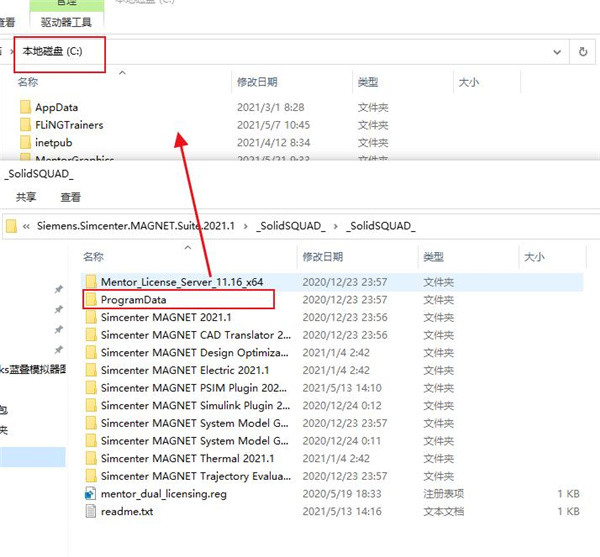

1、打开Simcenter MAGNET中文版软件包，将_SolidSQUAD_目录下的文件夹ProgramData复制到C盘并覆盖。

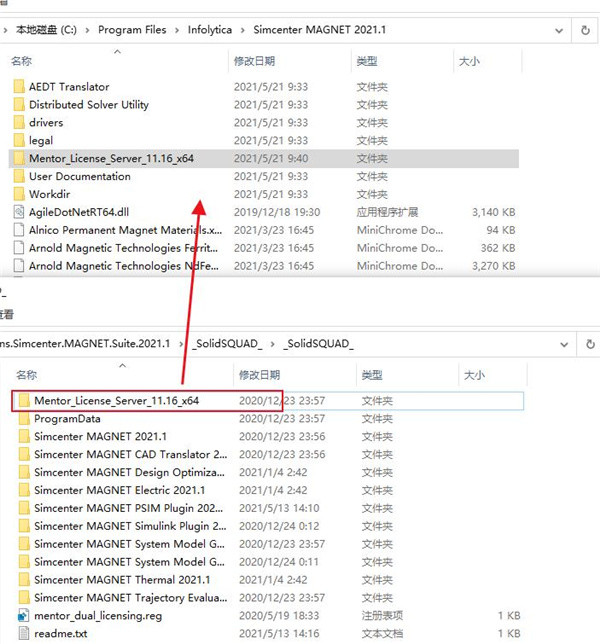

2、将文件夹“Mentor_License_Server_11.16_x64”复制到软件安装目录下。(文件夹“Mentor_License_Server_11.16_x64”Mast BE的路径。尽可能简短，不包括非英文字母)。

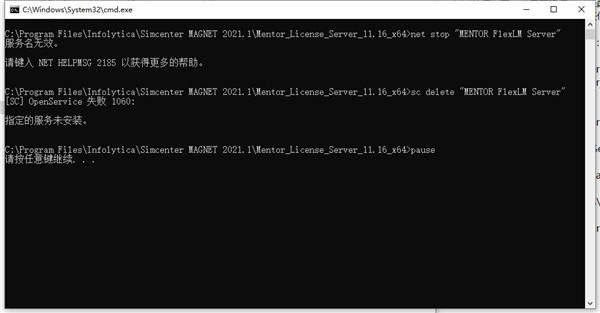

3、以管理员“Mentor_License_Server_11.16_x64server_install.bat”身份运行。并等待新服务“Mentor FlexLM Server”安装并启动。

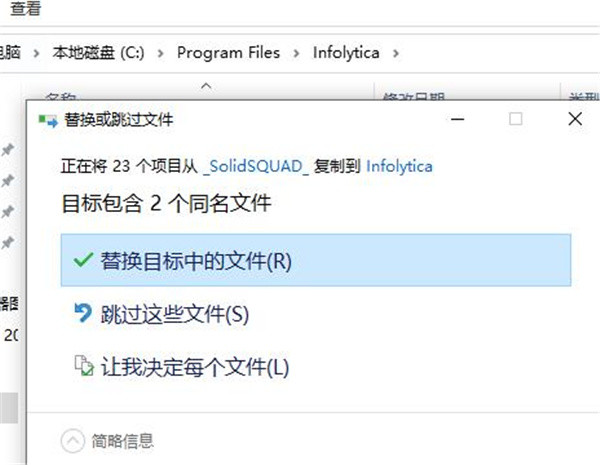

4、复制所有文件夹“Simcenter Magic..”从Crack到Infolytica。(默认情况下为C：Program FilesInfolytica)，并覆盖原始文件。

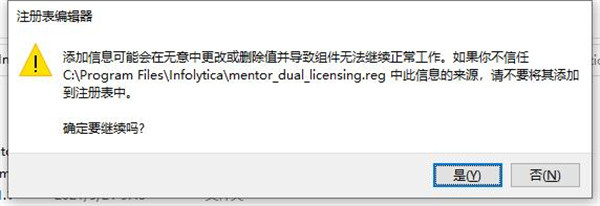

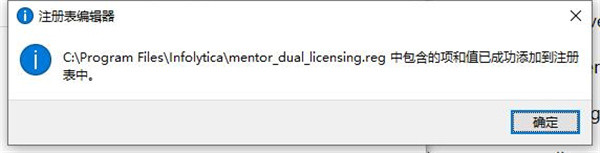

5、运行“Mentor_Dual_licensing.reg”并确认将信息添加到Windows注册表。
6、重启软件之后,Simcenter MAGNET就是破解版了。
软件特色
一、电磁场求解器
1、瞬态（时变）
非线性分析
二阶时间步进
恢复功能：在特定时间停顿以进行检查
磁芯损耗，邻近效应和涡流
2、运动
支持旋转，线性和常规（多个自由度）运动
速度和负载驱动的运动问题
计算运动引起的感应电流
支持多个移动组件
3、AC（时间谐波）
基于单频的复杂域分析
涡电流，位移电流，集肤效应和邻近效应
4、静磁的
非线性分析
规定的电流可以流过任何类型的导电材料，包括磁性材料
5、Simcenter MAGNET通用求解器功能
多线程提供真正的多核支持
减少解域的对称性
“如果...怎么办”的参数模块分析
电路耦合
与ThermNet 2D/3D耦合
使用OptiNet进行优化
二、几何建模和导入
Spatial的3DACIS?Modeler
DXF/SAT原生导入
提供Pro/E，STEP，IGES，CATIA和Inventor导入模块
Coil Creator工具：从模板添加常见的线圈类型或轻松创建自定义线圈类型
全布尔运算
多重扫描功能，适用于复杂的几何形状
三、网格划分工具
自适应策略通过以下步骤确定需要细化的地方：
细分元素（2D/3D）
增加多项式阶数（3D）
两种技术相结合（3D）
用于蒙皮深度分析和高度各向异性体积元素的网格层
Simcenter MAGNET中文版用于耦合热问题的独立网格（使用ThermNet）
运动重新网格区域，可实现更高效的网格划分过程
广泛的手动啮合控制
四、材料库
预定义的线性，非线性和各向异性材料库
基于Steinmetz方程的高级损耗计算
用户定义的材质编辑器和曲线拟合实用程序可轻松添加
五、参数研究和假设分析
针对“如果怎么办？”执行多个实验分析可以参数化任何数量（例如，几何特征，材料，网格设置），并且可以通过用户指定的值范围进行更改
六、脚本编写
自动执行重复性任务
链接到第三方软件，例如Excel?或MatLab?
根据您的需求定制MagNet
七、结果-数量，字段和图表
绕组损耗，涡流和磁滞损耗
退磁
磁通密度（Β），电流密度（J）和洛伦兹力密度
能量和磁通联动
电压和电流
力与扭矩
阻抗，电感和电容
和更多
八、后期处理
Simcenter MAGNET中文版所有数据都有多种格式，可以通过“后处理”和“项目”工具栏轻松访问：
详细的现场可视化
图表
现场探测
导出到Excel
从Fraunhofer SCAI导出到MpCCI以进行多物理场分析
软件功能
1、预测电磁感应的振动声
在有故障的机器中，由于电磁力引起的机械振动可能是灾难性的。 这可能导致损坏，频繁维修或完全故障。 如果运行时产生的噪音太大，则可能会引起轻微的刺激，也可能引起安全隐患。 因此，在设计过程的多个阶段尽早进行链接的电磁和振动声学分析很重要。
为了满足这一需求，MAGNET和Motorsolve 2021.1都提供了新的选项来说明电磁感应的噪声和振动。
从任一软件工具导出的节点力和力密度场都可用作结构和振动声学仿真的负载，例如Simcenter 3D。
Motorsolve使用智能2.5D技术基于2D模拟生成3D节点力网格模型，从而大大加快了分析速度并提供了准确的结果。
2、Siemens Simcenter MAGNET 2021新的广义电磁力计算
通用的电磁力计算方法可以计算所有类型组件（即铁磁材料、永磁体和载流导体）表面上的节点力和力密度。包括部件表面接触的情况。也可以计算单个组件上的净力，无论它们是否接触其他组件。并且为了进一步探测，可以引入虚拟切口，以创建一部分可以检查其净力的部分，例如定子齿顶。
3、导入SPEED电机
SPEED PC-BDC模型可以无缝导入Motorsolve软件中，以进行更高分辨率的有限元模拟。 换句话说，使用非线性瞬态和运动分析对电机性能进行进一步探索，并设计替代方案，该运动分析可以对饱和区域进行局部识别。
4、Motorsolve的新模板
除了所有这些改进之外，还提供了新的内部永磁电机模板，用于可变方向磁体和嵌入式可变方向磁体。
5、Simcenter MAGNET中文版电磁材料特性建模的改进
通过仿真加速产品开发需要的材料模型可以首先解决真实的物理问题。 因此，材料特性建模中准确性，收敛性和解决方案速度的提高都是此新版本的一部分。
软件亮点
1、高性能计算
在此版本中，已实现了新的许可选项HPC扩展，通过将求解过程分配到多个处理器和计算机群集中，可以大大加快超大型模型的解决方案。 HPC Extension通过软件中的运动求解器支持3D静磁，瞬态和瞬态。
使用HPC扩展选项，随着添加更多处理器，解决问题所需的时间减少。结果，可以在短短几个小时内完成可能需要几天才能完成的复杂3D模拟。2、磁致伸缩
磁致伸缩是磁性材料的一种属性，它使它们在磁场的影响下改变其物理尺寸。它以两倍的激励频率发生，是振动和噪声的重要来源之一，例如，来自变压器的低调嗡嗡声。
Simcenter MAGNET中文版允许用户输入机械特性（杨氏模量，泊松比和磁致伸缩应变曲线），以计算时间谐波和瞬态（带和不带运动）2D和3D解算器中的以下三个力场，并导出以进行结构和NVH分析。
o磁致伸缩节点力（体积）
o磁致伸缩力密度（体积）
o磁致伸缩不连续力密度（表面）
3、时谐解决方案中的铁损
通常，一旦来自求解器的溶液可用，铁损将作为后处理操作进行计算，这意味着它不是能量平衡的一部分。在先前版本中，添加了磁滞建模。结果，在二维时域问题的解决方案中开始考虑磁滞损耗。用户还可以指定固体材料的电导率/电阻率，以将涡电流的影响包括在现场解决方案中。在此版本中，对2D和3D时谐波求解器进行了修改，以在求解阶段考虑非线性，各向同性磁性材料的铁损数据中的磁滞和涡流损耗。因此，能量平衡包含磁滞和涡流损耗的贡献。为了达到上述所有目的，最新版本使用了为非线性磁性材料指定的单值B-H和铁损曲线。用户不需要提供任何其他数据。当在现场解决方案中合并或忽略铁损时，还可以在时谐波求解器中提供更快和改进的铁损计算方法。
4、第三象限，3D等中的磁体行为
永磁材料广泛用于工业应用，尤其是在电机中。由于负载条件和热效应而存在退磁的风险，从而导致电动机性能下降或全部故障。在较早的版本中，除了时间谐波以外，所有2D求解器都添加了不可逆的永磁体模型。在Simcenter MAGNET中文版软件中，我们基于反馈改进了不可逆模型，并将其扩展到除时间谐波以外的所有3D解算器。 Demag模型现在反映了更精确的物理原理，并代表了第二和第三象限中永久磁铁的完整磁行为。
不可逆退磁模型设计用于建模强永磁体。强永磁体（例如，稀土）具有在磁化方向上接近自由空间的磁导率并且在其他方向上具有接近自由空间的磁导率。另一方面，弱的永磁体（例如铝镍钴合金）在所有方向上都比自由空间具有更高的磁导率。
5、用户体验：同时编辑多个组件的属性
在视图和/或“对象”面板中选择多个对象时，“属性”对话框将显示所有所选对象共有的参数。
公用参数列表会随着选择的更改而更新。还将显示所选对象的参数值。如果对象具有不同的值，则对象的值将显示在“表达式”框中的不同行上。值的顺序与下面列出的对象路径相对应。对参数的更改将应用于所有选定对象。 建模工具箱中提供了类似的功能，但是现在可以在应用程序中本地实现，并且更易于使用。 建模工具箱增加了整个模型的参数扫描和报告功能。
